这个装配率超过50%的公共建筑,对工业化设计提出了新的挑战!

来源:长江都市积木工坊


一、工程概况



项目业主单位:宁波市城市建设档案馆

主体结构设计单位:宁波市房屋建筑设计研究院有限公司

装配式技术支撑单位:南京长江都市建筑设计股份有限公司

项目类型:公共建筑

项目地点:宁波市东部新城核心区

总建筑面积:23700平方米


二、设计目标


  • 宁波市第一个装配式高层框架公共建筑

  • 全过程BIM技术应用

  • 绿色二星级建筑、绿色施工

  • 标准层预制率 > 60%

  • 整体预制率 > 30%

  • 装配率 > 50%


三、主要技术


1建筑标准化设计

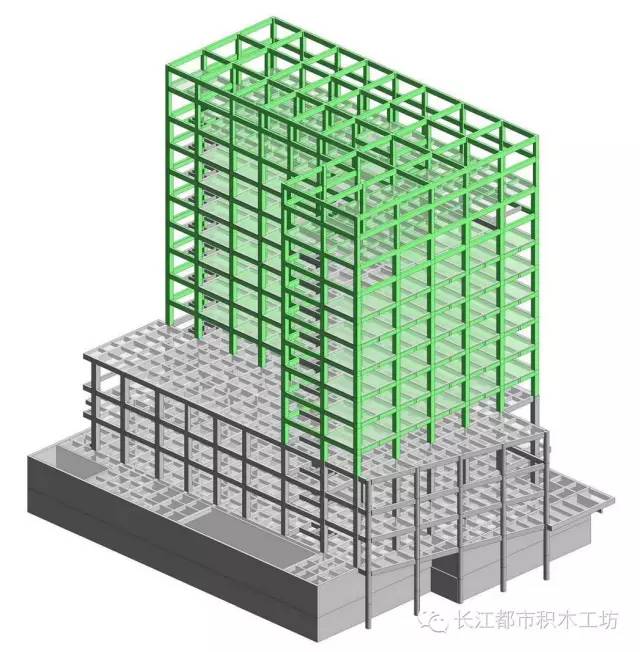

  • PC范围的选择


考虑建筑整体的功能布局,4层以上标准化程度高,可以实现PC设计对建筑构件“少规格、多组合”的设计要求。根据装配式结构设计要求,为加强建筑整体抗震性能,底部加强区、顶层屋盖采用现浇方式。因此选择 4~11层范围为PC设计范围。


  • 纵向标准化体系

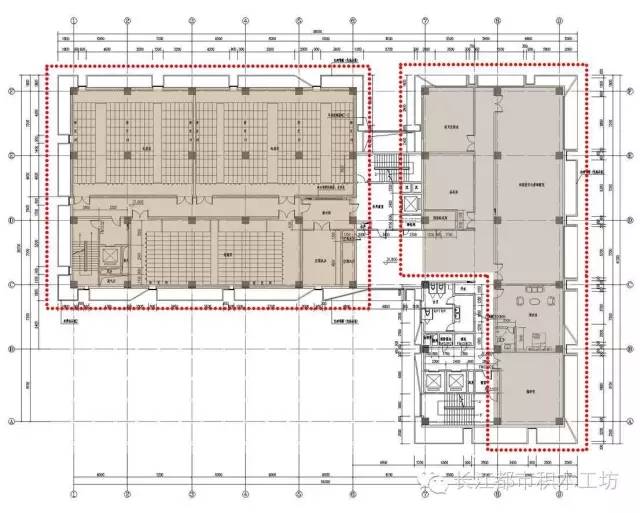

将标准层分为库区范围和办公区范围两个模块部分进行标准化的规整。形成了库区范围和非库区范围的基本模块。

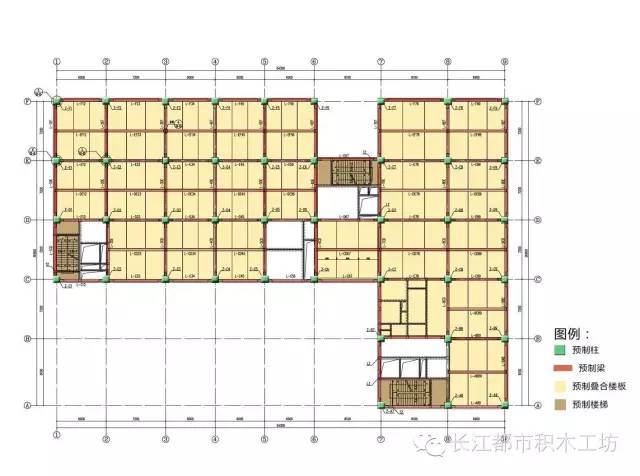

  • 平面模块化单元


通过对4层以上的标准层平面进行规整,使平面柱网尽量整齐划一,形成6000*7200,8100*7200,6900*7200三种基本模块。


  • 预制构件标准化


预制构件包括:

预制混凝土框架柱(800×800);

预制混凝土叠合梁(300×800、300×700);

预制混凝土叠合楼板(60预制+80现浇);

预制楼梯。

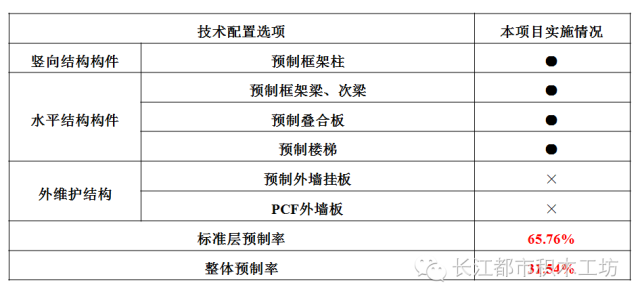

装配式建筑技术配置表——预制率

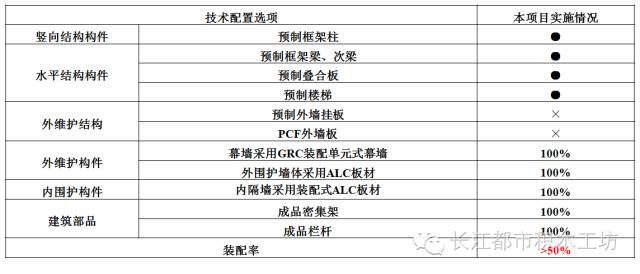

装配式建筑技术配置表——装配率



2装配内外墙板设计




使用整块大板ALC墙板及GRC整体单元式幕墙的,施工现场采用装配式干作业方式,避免现场湿作业,取消外架。

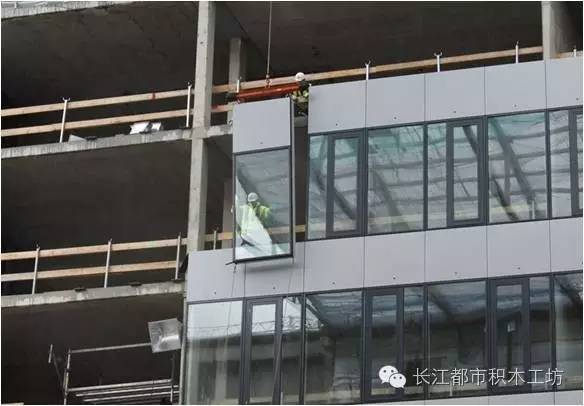

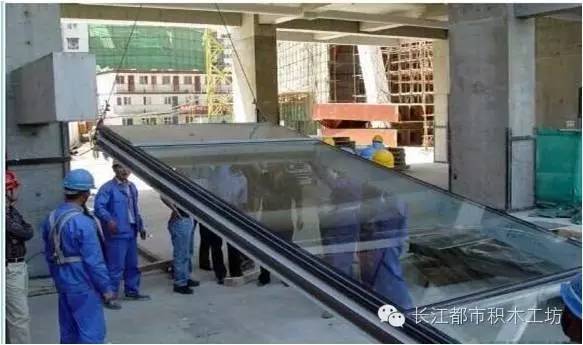

  • GRC单元式幕墙


借鉴单元式幕墙的施工工艺,采用整体装配式的安装方法,可以达到美观、安全的要求,很好的实现了建筑方案的意图。

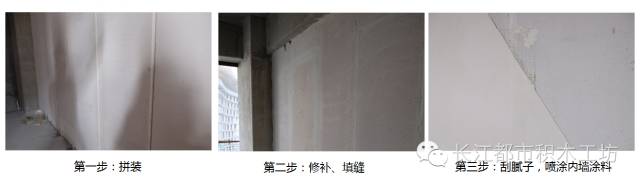

  • ALC内外墙板


ALC墙板,即蒸压轻质加气混凝土墙板。它的性能跟蒸压加气混凝土砌块类似,可以做为建筑主体的内墙和外墙等墙体材料,是一种性能优越的新型建材。本项目中使用ALC墙板的主要作用:


无砌筑——避免砌筑墙体所需要的现场湿作业,采用装配式干作业方式,契合工业化建造的主体。


无抹灰——ALC墙板表面平整度高,无需现场抹灰找平,减少现场湿作业,为外脚手架的取消提供条件。



3信息化模型的应用

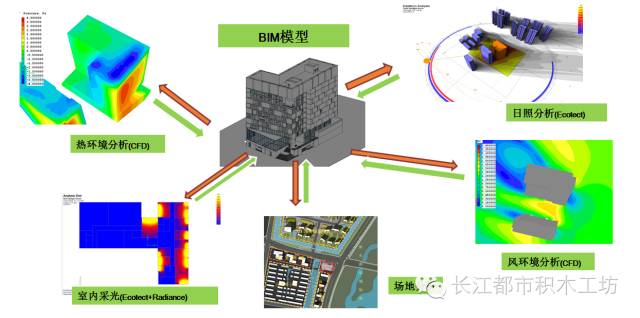

  • 方案阶段应用



  • 施工图设计阶段应用

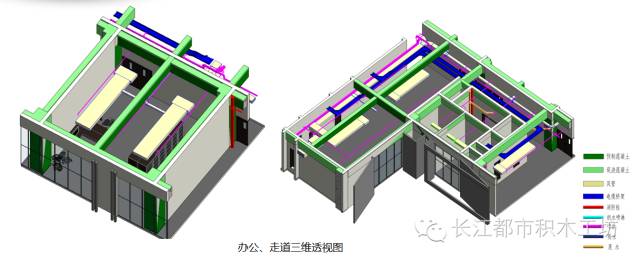

管线综合三维可视化设计


  • 构件图设计阶段应用

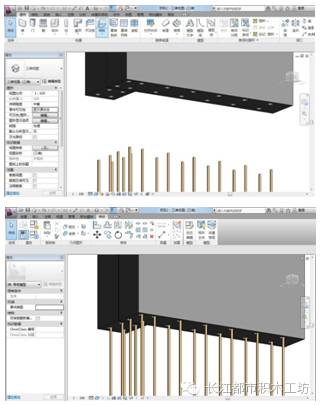

通过CATIA软件的应用,可以实现了对构件拼装节点区的建模模拟,用以对构件节点区钢筋的碰撞检查。

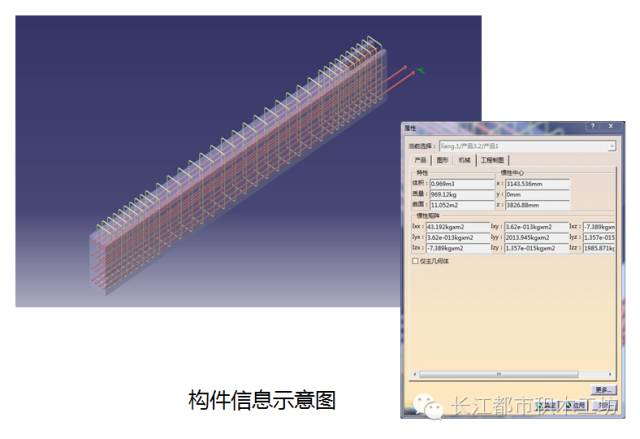

通过CATIA软件进行PC构件三维设计。详细体现PC构件内钢筋信息,预留设备管线孔洞,赋予身份识别编号或二维码,最终将PC构件信息传递给生产厂家进行生产。

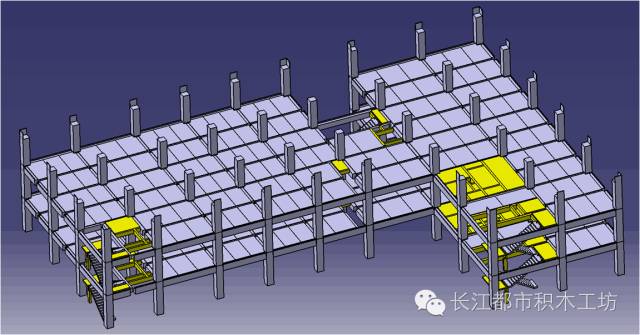

施工模拟


4专家点评




本项目是宁波市第一个装配式高层框架公共建筑,也是推动宁波城建文化发展的重要基建工程。与一般的住宅项目相比,公共建筑项目功能复杂、体型多变,建筑平面也较为不规则,尤其是造型新颖、富有设计感的建筑立面更是对建筑工业化设计提出了新的挑战。
